Công trình là dự án thí điểm triển khai hệ thống giám sát năng lượng tại 2 trạm biến áp thuộc khu vực quản lý của Hợp tác xã An Mỹ.
Dự án thực hiện giám sát tổng tiêu thụ điện năng bên hạ thế của trạm biến áp số 4 và số 6.
Ứng dụng giải pháp truyền dẫn dữ liệu không dây qua mạng 4G, đưa các thông số vận hành và tiêu thụ điện năng hiển thị trực quan theo thời gian thực trên giao diện phần mềm quản lý.

Mô tả dự án

Dự án được triển khai nhằm mục tiêu hỗ trợ ban quản lý hợp tác xã theo dõi sát sao tình hình tiêu thụ điện năng tại các trạm biến áp trọng yếu, từ đó có cơ sở dữ liệu để tối ưu hóa vận hành và quản lý hiệu quả năng lượng.

Thời gian thi công: 1 ngày
Đội ngũ thực hiện: Kỹ sư tư vấn và triển khai IoTeamVN.

Thi công lắp đặt hệ thống giám sát Quá trình thi công được đội ngũ kỹ thuật triển khai nhanh gọn, đảm bảo an toàn điện và không gây gián đoạn đến việc cấp điện của trạm. Hệ thống được lắp đặt tại 2 vị trí tủ phân phối chính:

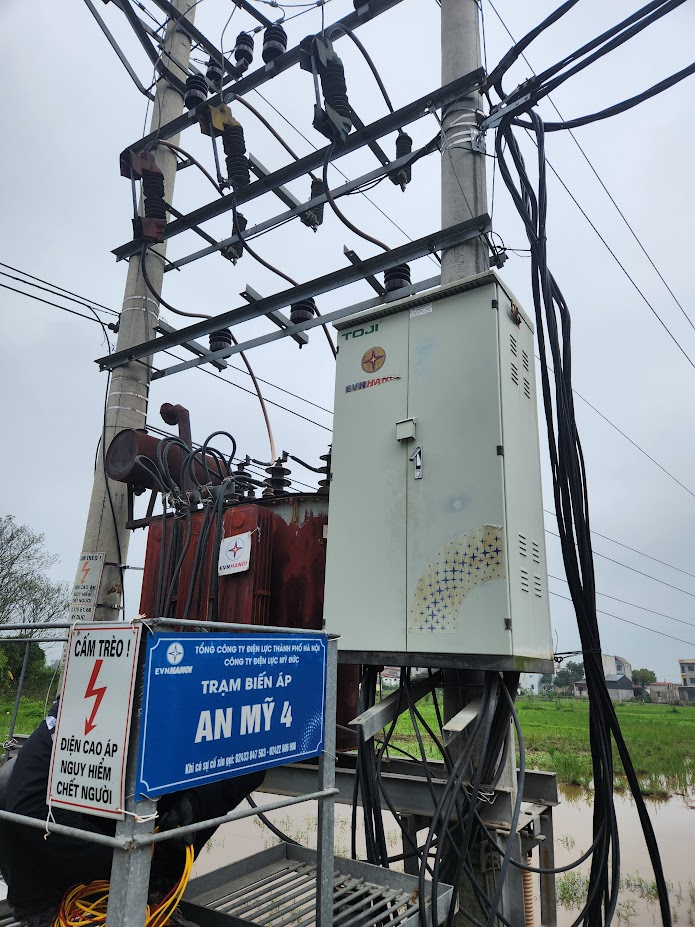

Trạm biến áp số 4: Thực hiện giám sát tổng tiêu thụ bên hạ thế. Thông số kỹ thuật của trạm bao gồm công suất 320kVA, cấp điện áp 22kV và sử dụng MCCB tổng định mức 630A tại tủ hạ thế.

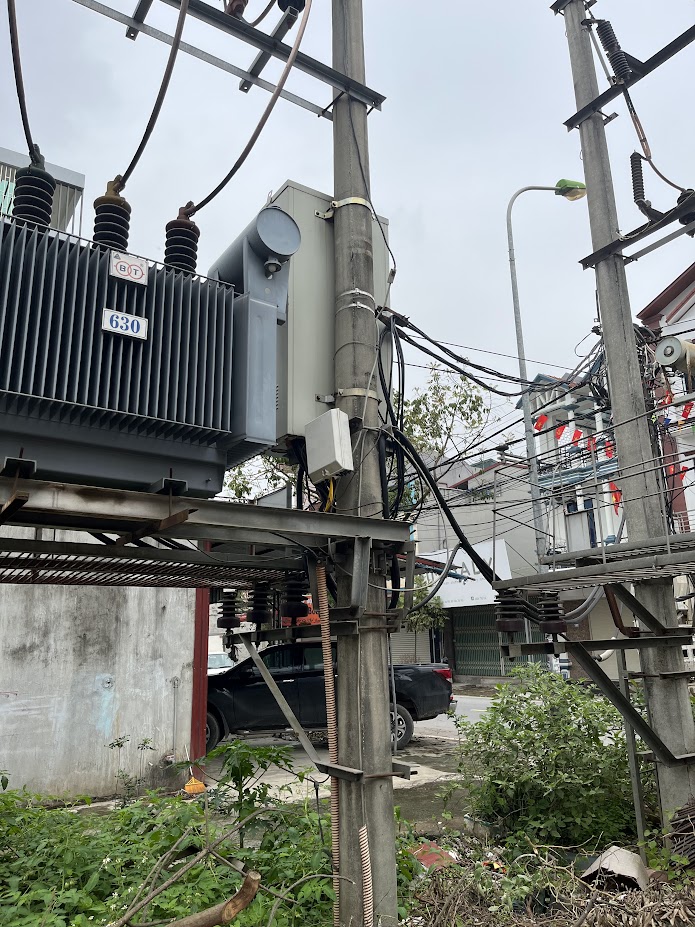

Trạm biến áp số 6: Thực hiện giám sát tổng tiêu thụ bên hạ thế. Thông số kỹ thuật của trạm bao gồm công suất 630kVA, cấp điện áp 22kV và sử dụng MCCB tổng định mức 1000A tại tủ hạ thế.

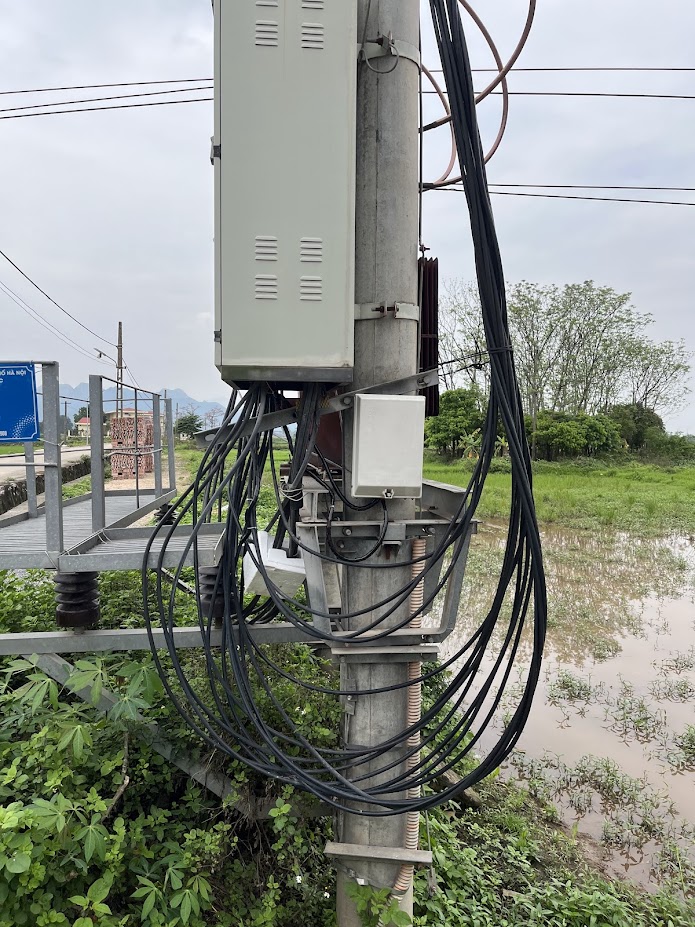

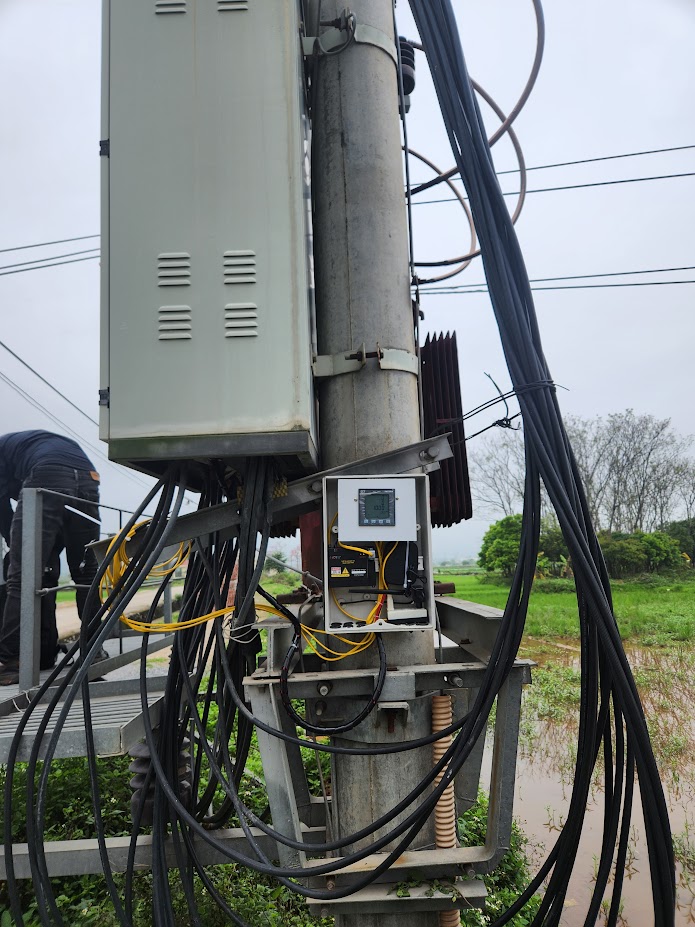

Giải pháp thi công thực tế: Trong quá trình khảo sát và thi công, đội ngũ kỹ thuật phát hiện hệ thống biến dòng (CT) nguyên bản của trạm đã được kẹp chì niêm phong đồng bộ cùng công tơ của điện lực, không thể trích xuất tín hiệu theo phương án dự kiến ban đầu. Để giải quyết vấn đề này, IoTeamVN đã linh hoạt chuyển đổi phương án: tiến hành lắp đặt bổ sung hệ thống biến dòng đo lường độc lập ở bên ngoài tủ phân phối. Giải pháp này đảm bảo thu thập dữ liệu giám sát độ chính xác cao mà hoàn toàn không can thiệp hay ảnh hưởng đến hệ thống đo đếm điện năng hiện hữu của điện lực.

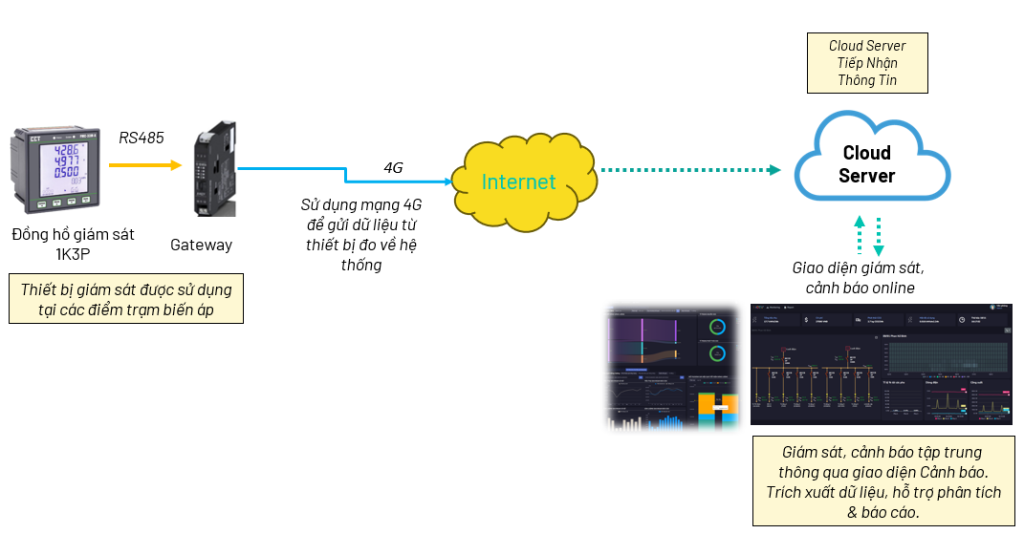

Thiết kế cho hệ thống giám sát cho công trình

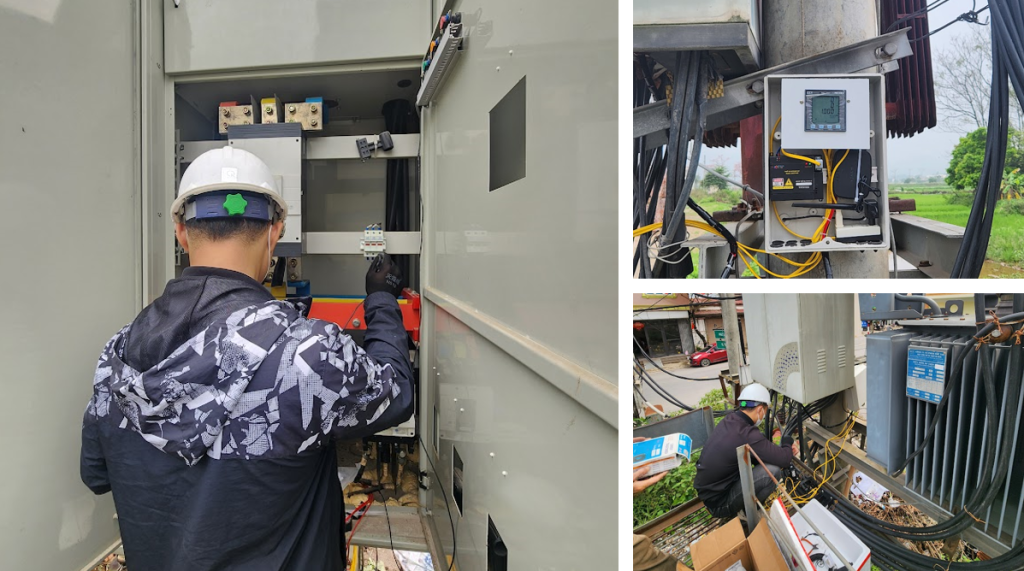

Thi công lắp đặt hệ thống giám sát

Kết quả

Toàn bộ hệ thống thiết bị giám sát tại 2 trạm biến áp đã được lắp đặt, cấu hình thành công và đi vào vận hành ổn định.

Do đặc thù vị trí các trạm điện, đội ngũ đã trang bị hệ thống mạng viễn thông 4G độc lập cho từng trạm, đảm bảo quá trình gửi dữ liệu đo lường về trung tâm diễn ra liên tục, không bị gián đoạn.

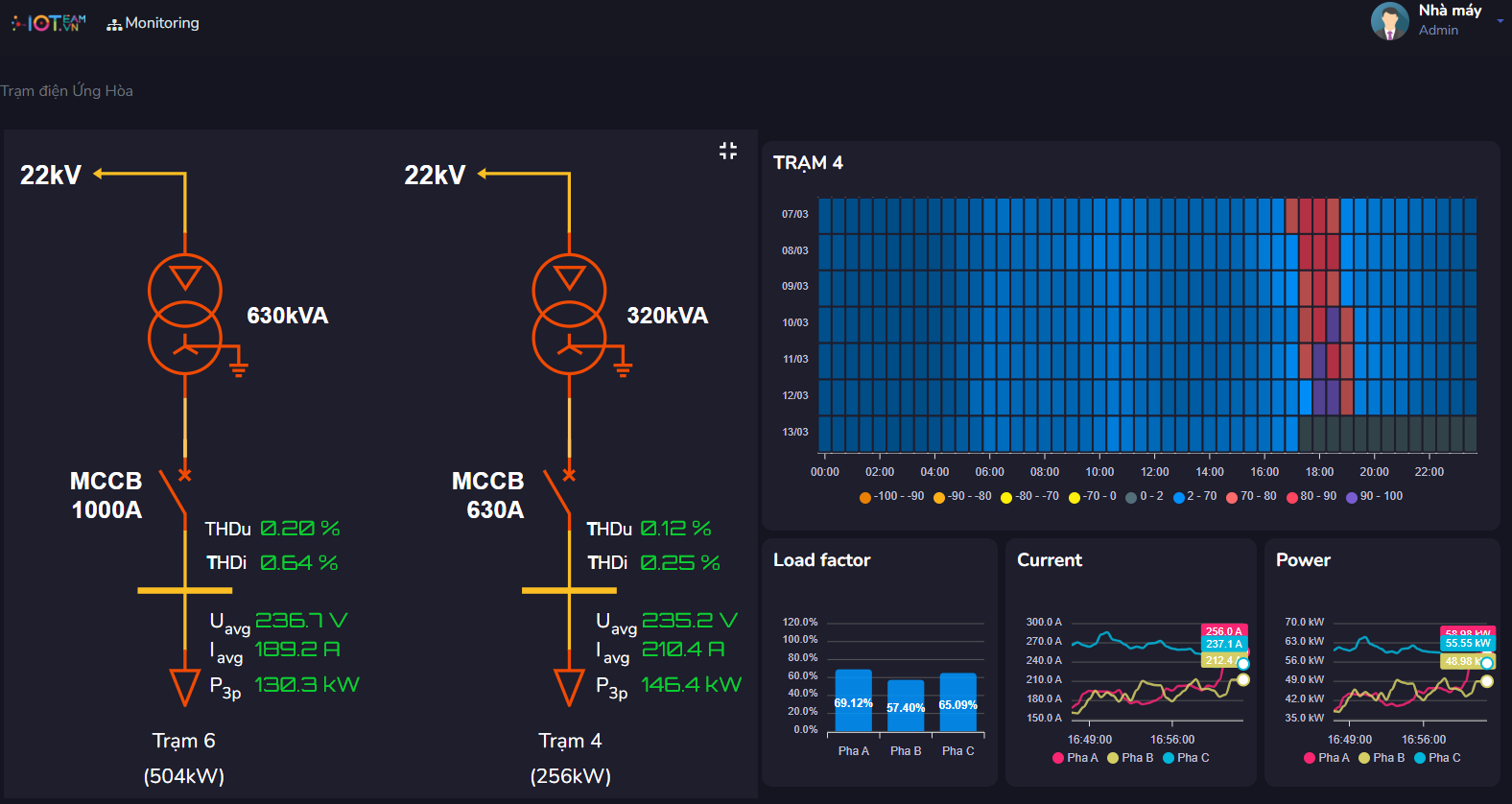

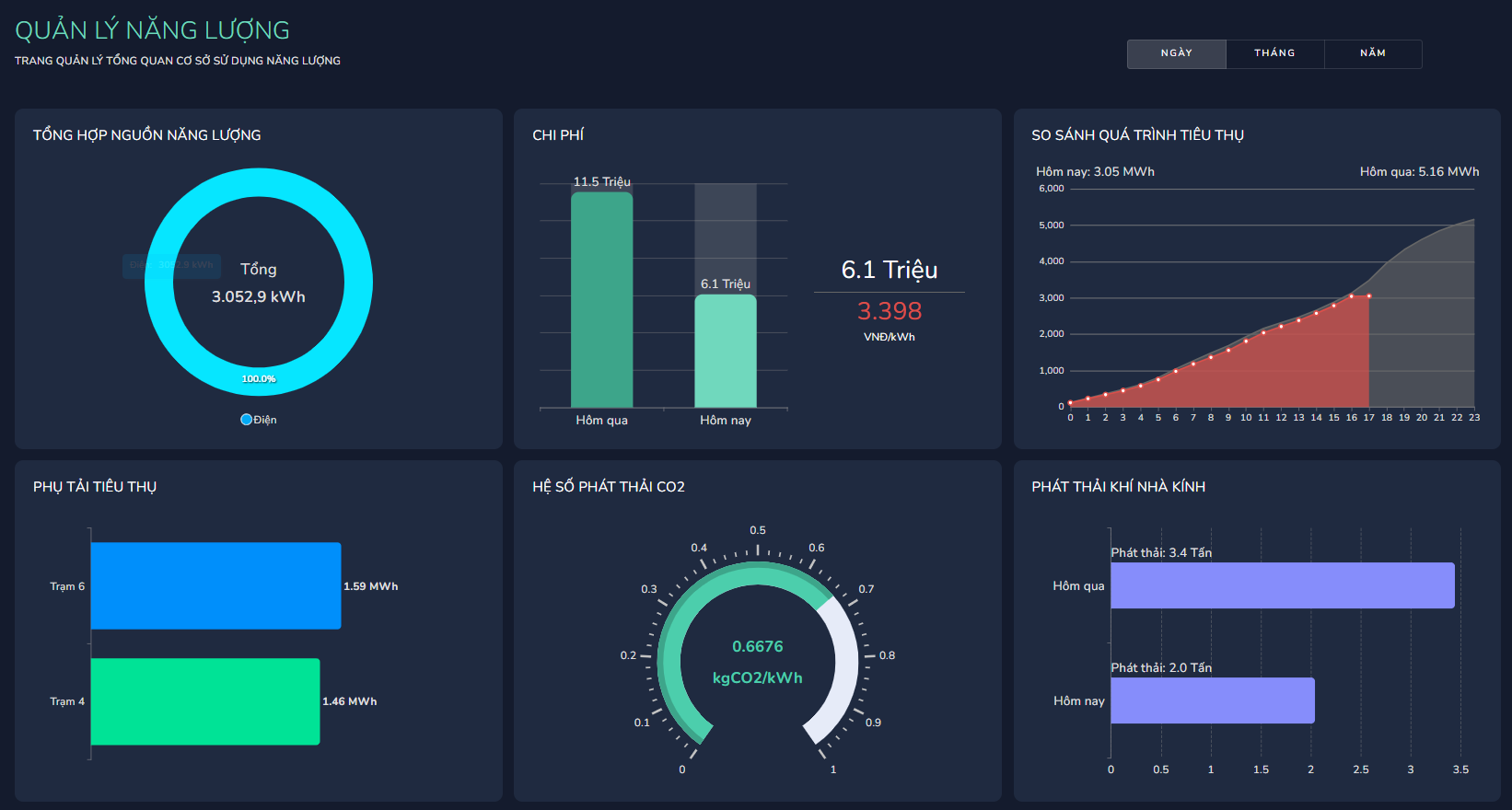

Toàn bộ dữ liệu sau khi truyền về hệ thống đã được đồng bộ và hiển thị đầy đủ, trực quan các thông số điện năng trên giao diện giám sát của phần mềm, đáp ứng đúng yêu cầu của ban quản lý đề ra.
